數控開平機組
時間：2019-06-14
作者：無錫不銹鋼板
瀏覽：27

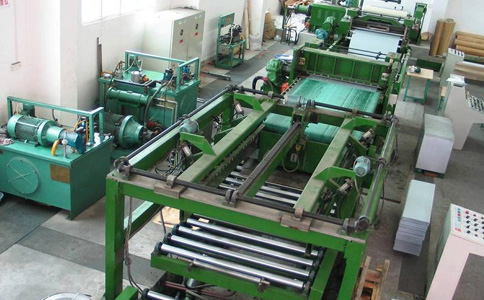

數控開平機組是對金屬卷材進行開卷，校平，橫剪而得到不同尺寸板料的組合加工設備。它由液壓開卷機，液壓引料機，校平機，橫剪機，定長檢測裝置，碼垛裝置等單機組成。
特性
1.JP-B系列高速精密矯平橫切機組采用PLC可編程設計、AC伺服定位系統、人機界面操作，能有效提高生產效力并確保成品質量。
2.整機操作可自動/手動切換，自動狀態時又可進行單動/聯動操作。
3.人機界面可進行工藝參數設置、儲存及生產運行時的各項數據顯示。
主要技術參數
型號 | 可加工板厚 | 可加工板寬 | 剪切長度 | 矯平速度 | 原料鋼卷 | 占地面積 |
JP 2×800 | 0.2-2.0 | 200-800 | 300-2500 | 0-60 | ≤10 | 20×4 |
JP2×1250 | 0.2-2.0 | 300-1250 | 400-3000 | 0-50 | ≤15 | 21×5 |
JP 2×1600 | 0.2-2.0 | 500-1600 | 500-4000 | 0-50 | ≤20 | 22×6 |
JP3×1000 | 0.3-3.0 | 200-1000 | 300-2500 | 0-50 | ≤12 | 21×4.5 |
JP3×1250 | 0.3-3.0 | 300-1250 | 400-3000 | 0-50 | ≤15 | 22×5 |
JP3×1600 | 0.3-3.0 | 500-1600 | 500-4000 | 0-50 | ≤20 | 23×6 |

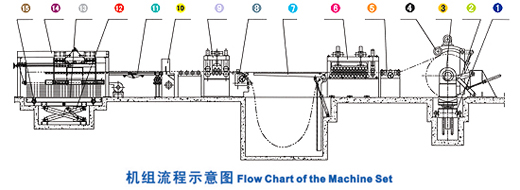

1、上料臺車 | 6、矯平主機 7、托板 8、糾偏對中 9、定尺精矯 10、剪板機 | 11、輸送機 12、X升降臺 13、碼垛臺 14、集料 翻料 15、出料臺車 |
