51妺嘿嘿午夜福利,亚洲国产一区二区a毛片,亚洲午夜久久久精品影院,少妇脱了内裤让我添,无码丰满熟妇juliaann与黑人 ,最新亚洲人成网站在线影院,欧美裸体xxxx极品少妇,国产精品成人观看视频国产奇米
歡迎來到無錫不銹鋼板專業供應商無錫市漢能不銹鋼有限公司官方網站
客戶咨詢服務熱線:0510-88899808
13771470687  /  13961856875
行業資訊
當前位置:首頁>>信息中心>>行業資訊

各類不銹鋼壓力容器的焊接工藝要點匯總

時間:2020-09-11    作者:無錫不銹鋼板    瀏覽:42

壓力容器用不銹鋼及其焊接特點


無錫不銹鋼板無錫不銹鋼管專業生成廠家無錫漢能不銹鋼2020年9月11日訊  所謂不銹鋼是指在鋼中加進一定量的鉻元素后,使鋼處于鈍化狀態,具有不生銹的特性。為達到此目的,其鉻含量必須在12%以上。為進步鋼的鈍化性,不銹鋼中還往往需加進能使鋼鈍化的鎳、鉬等元素。一般所指的不銹鋼實際上是不銹鋼和耐酸鋼的總稱。不銹鋼并不一定耐酸,而耐酸鋼一般均具有良好的不銹性能。


不銹鋼按其鋼的組織不同可分為四類,即奧氏體不銹鋼、鐵素體不銹鋼、馬氏體不銹鋼、奧氏體-鐵素體雙相不銹鋼。


無錫不銹鋼板價格,201不銹鋼,無錫不銹鋼,304不銹鋼板,321不銹鋼板,316L不銹鋼板,無錫不銹鋼板


1. 奧氏體不銹鋼及其焊接特點

奧氏體不銹鋼是應用最廣泛的不銹鋼,以高Cr-Ni型最為普遍。目前奧氏體不銹鋼大致可分為Cr18-Ni8型、Cr25-Ni20型、Cr25-Ni35型。奧氏體不銹鋼有以下焊接特點:

① 焊接熱裂紋 奧氏體不銹鋼由于其熱傳導率小,線膨脹系數大,因此在焊接過程中,焊接接頭部位的高溫停留時間較長,焊縫易形成粗大的柱狀晶組織,在凝固結晶過程中,若硫、磷、錫、銻、鈮等雜質元素含量較高,就會在晶間形成低熔點共晶,在焊接接頭承受較高的拉應力時,就易在焊縫中形成凝固裂紋,在熱影響區形成液化裂紋,這都屬于焊接熱裂紋。防止熱裂紋最有效的途徑是降低鋼及焊材中易產生低熔點共晶的雜質元素和使鉻鎳奧氏體不銹鋼中含有4% ~ 12%的鐵素體組織。

② 晶間腐蝕 根據貧鉻理論,在晶間上析出碳化鉻,造成晶界貧鉻是產生晶間腐蝕的主要原因。為此,選擇超低碳焊材或含有鈮、鈦等穩定化元素的焊材是防止晶間腐蝕的主要措施。

③ 應力腐蝕開裂 應力腐蝕開裂通常表現為脆性破壞,且發生破壞的過程時間短,因此危害嚴重。造成奧氏體不銹鋼應力腐蝕開裂的主要原因是焊接殘余應力。焊接接頭的組織變化或應力集中的存在,局部腐蝕介質濃縮也是影響應力腐蝕開裂的原因。

④ 焊接接頭的σ相脆化 σ相是一種脆硬的金屬間化合物,主要析集于柱狀晶的晶界。γ相和δ相都可發生σ相轉變。比如對于Cr25Ni20型焊縫在800℃ ~ 900℃加熱時,就會發生強烈的γ→δ轉變。對于鉻鎳型奧氏體不銹鋼,特別是鉻鎳鉬型不銹鋼,易發生δ→σ相轉變,這主要是由于鉻、鉬元素具有明顯的σ化作用,當焊縫中δ鐵素體含量超過12%時,δ→σ的轉變非常明顯,造成焊縫金屬的明顯的脆化,這也就是為什么熱壁加氫反應器內壁堆焊層將δ鐵素體含量控制在3%~10%的原因。


2. 鐵素體不銹鋼及其焊接特點

鐵素體不銹鋼分為普通鐵素體不銹鋼和超純鐵素體不銹鋼兩大類,其中普通鐵素體不銹鋼有Cr12 ~ Cr14型,如00Cr12、0Cr13Al;Cr16 ~ Cr18型,如1Cr17Mo;Cr25 ~ 30型。

由于普通鐵索體不銹鋼中的碳、氮含量較高,故加工成形及焊接都較困難,耐蝕性也難以保證,使用受到限制,在超純鐵素體不銹鋼中嚴格控制了鋼中的碳和氮總量,一般控制在0.035% ~ 0.045%、0.030%、0.010% ~ 0.015%三個層次,同時還加進必要的合金元素以進一步進步鋼的耐腐蝕性和綜合性能。與普通鐵素體不銹鋼相比,超純高鉻鐵素體不銹鋼具有很好的耐均勻腐蝕、點蝕及應力腐蝕性能,較多的應用于石化設備中。鐵素體不銹鋼有以下焊接特點:

① 焊接高溫作用下,在加熱溫度達到1000℃以上的熱影響區特別在近縫區的晶粒會急劇長大,焊后即使快速冷卻,也無法避免因晶粒粗大化引起的韌性急劇下降及較高的晶間腐蝕傾向。

② 鐵素體鋼本身含鉻量較高,有害元素碳、氮、氧等也較多,脆性轉變溫度較高,缺口敏感性較強。因此,焊后脆化現象較為嚴重。

③ 在400℃ ~ 600℃長時間加熱緩冷時,會出現475℃脆化,使常溫韌性嚴重下降。在550℃ ~ 820℃長時間加熱后,則輕易從鐵素體中析出σ相,也明顯降低其塑、韌性。


3. 馬氏體不銹鋼及其焊接特點

馬氏體不銹鋼可分為Cr13型馬氏體不銹鋼、低碳馬氏體不銹鋼和超級馬氏體不銹鋼。Cr13型具有一般抗腐蝕性能,從Cr12為基的馬氏體不銹鋼,因加進鎳、鉬、鎢、釩等合金元素,除具有一定的耐腐蝕性能,還具有較高的高溫強度及抗高溫氧化性能。

馬氏體不銹鋼的焊接特點:Cr13型馬氏體不銹鋼焊縫和熱影響區的淬硬傾向特別大,焊接接頭在空冷條件下便可得到硬脆的馬氏體,在焊接拘束應力和擴散氫的作用下,很輕易出現焊接冷裂紋。當冷卻速度較小時,近縫區及焊縫金屬會形成粗大鐵素體及沿晶析出碳化物,使接頭的塑、韌性明顯降低。

低碳及超級馬氏體不銹鋼的焊縫和熱影響區冷卻后,固然全部轉變為低碳馬氏體,但沒有明顯的淬硬現象,具有良好的焊接性能。

壓力容器用不銹鋼焊材選用


1. 奧氏體不銹鋼焊材選用

奧氏體不銹鋼焊材的選擇原則是在無裂紋的條件下,保證焊縫金屬的耐蝕性能及力學性能與母材基本相當,或高于母材,一般要求其合金成分大致與母材成分匹配。對于耐蝕的奧氏體不銹鋼,一般希看含一定量的鐵素體,這樣既能保證良好的抗裂性能,又能有很好的抗腐蝕性能。但在某些特殊介質中,如尿素設備的焊縫金屬是不答應有鐵素體存在的,否則就會降低其耐蝕性。對耐熱用奧氏體鋼,應考慮對焊縫金屬內鐵素體含量的控制。對于長期在高溫運行的奧氏體鋼焊件,焊縫金屬內鐵素體含量不應超過5%。讀者可根據Schaeffler圖,按焊縫金屬中的鉻當量和鎳當量估計出相應的鐵素體含量。


無錫不銹鋼板價格,201不銹鋼,無錫不銹鋼,304不銹鋼板,321不銹鋼板,316L不銹鋼板,無錫不銹鋼板


2. 鐵素體不銹鋼焊材選用

鐵素體不銹鋼焊材基本上有三類:1)成分基本與母材匹配的焊材;2)奧氏體焊材;3)鎳基合金焊材,由于其價格較高,故很少選用。

鐵素體不銹鋼焊材可采用與母材相當的材料,但在拘束度大時,很輕易產生裂紋,焊后可采用熱處理,恢復耐蝕性能,并改善接頭塑性。采用奧氏體焊材可免除預熱和焊后熱處理,但對于不含穩定元素的各種鋼,熱影響區的敏化仍然存在,常用309型和310型鉻鎳奧氏體焊材。對于Cr17鋼,也可用308型焊材,合金含量高的焊材有利于進步焊接接頭塑性。奧氏體或奧氏體一鐵素體焊縫金屬基本與鐵素體母材等強,但在某些腐蝕介質中,焊縫的耐蝕性可能與母材有很大的不同,這一點在選擇焊材時要留意。


3. 馬氏體不銹鋼焊材選用

在不銹鋼中,馬氏體不銹鋼是可以利用熱處理來調整性能的,因此,為了保證使用性能的要求,特別是耐熱用馬氏體不銹鋼,焊縫成分應盡量接近母材的成分。為了防止冷裂紋,也可采用奧氏體焊材,這時的焊縫強度必然低于母材。

焊縫成分同母材成分相近時,焊縫和熱影響區將會同時硬化變脆,同時在熱影響區中出現回火軟化區。為了防止冷裂,厚度3mm以上的構件往往要進行預熱,焊后也往往需要進行熱處理,以進步接頭性能,由于焊縫金屬與母材的熱膨脹系數基本一致,經熱處理后有可能完全消除焊接應力。


無錫不銹鋼板價格,201不銹鋼,無錫不銹鋼,304不銹鋼板,321不銹鋼板,316L不銹鋼板,無錫不銹鋼板

當工件不答應進行預熱或熱處理時,可選擇奧氏體組織焊縫,由于焊縫具有較高的塑性和韌性,能松弛焊接應力,并且能較多地固溶氫,因而可降低接頭的冷裂傾向,但這種材質不均勻的接頭,由于熱膨脹系數不同,在循環溫度的工作環境下,在熔合區可能產生剪應力,而導致接頭破壞。

對于簡單的Cr13型馬氏體鋼,不采用奧氏體組織的焊縫時,焊縫成分的調整余地未幾,一般都和母材基體相同,但必須限制有害雜質S、P及Si等,Si在Cr13型馬氏體鋼焊縫中可促使形成粗大的馬氏體。降低含C量,有利于減小淬硬性,焊縫中存在少量Ti、N或Al等元素,也可細化晶粒并降低淬硬性。

對于多組元合金化的Cr12基馬氏體熱強鋼,主要用途是耐熱,通常不用奧氏體焊材,焊縫成分希看接近母材。在調整成分時,必須保證焊縫不致出現一次鐵素體相,因它對性能十分有害,由于Cr13基馬氏體熱強鋼的主要成分多為鐵素體元素(如Mo、Nb、W、V等),為保證全部組織為均一的馬氏體,必須用奧氏體元素加以平衡,也就是要有適當的C、Ni、Mn、N等元素。

馬氏體不銹鋼具有相當高的冷裂傾向,因此必須嚴格保持低氫,甚至超低氫,在選擇焊材時,必須要留意這一點。


壓力容器用不銹鋼焊接要點


1. 奧氏體不銹鋼焊接要點

總的來說,奧氏體不銹鋼具有優良的焊接性。幾乎所有的熔化焊接方法均可用于焊接奧氏體不銹鋼,奧氏體不銹鋼的熱物理性能和組織特點決定了其焊接工藝要點。

① 由于奧氏體不銹鋼導熱系數小而熱膨脹系數大,焊接時易于產生較大的變形和焊接應力,因此應盡可能選用焊接能量集中的焊接方法。

② 由于奧氏體不銹鋼導熱系數小,在同樣的電流下,可比低合金鋼得到較大的熔深。同時又由于其電阻率大,在焊條電弧焊時,為了避免焊條發紅,與同直徑的碳鋼或低合金鋼焊條相比,焊接電流較小。

③ 焊接規范。一般不采用大線能量進行焊接 。焊條電弧焊時,宜采用小直徑焊條,快速多道焊,對于要求高的焊縫,甚至采用澆冷水的方法以加速冷卻,對于純奧氏體不銹鋼及超級奧氏體不銹鋼,由于熱裂紋敏感性大,更應嚴格控制焊接線能量,防止焊縫晶粒嚴重長大與焊接熱裂紋的發生。

④ 為進步焊縫的抗熱裂性能和耐蝕性能,焊接時,要特別留意焊接區的清潔,避免有害元素滲透焊縫。

⑤ 奧氏體不銹鋼焊接時一般不需要預熱。為了防止焊縫和熱影響區的晶粒長大及碳化物的析出,保證焊接接頭的塑、韌性和耐蝕姓,應控制較低的層間溫度,一般不超過150℃。


2. 鐵素體不銹鋼焊接要點

鐵素體不銹鋼的鐵素體形成元素相對較多,奧氏體形成元素相對較少,材料淬硬和冷裂傾向較小。鐵素體不銹鋼在焊接熱循環的作用下,熱影響區晶粒明顯長大,接頭的韌性和塑性急劇下降。熱影響區晶粒長大的程度取決于焊接時所達到的最高溫度及其保持時間,為此,在焊接鐵素體不銹鋼時,應盡量采用小的線能量,即采用能量集中的方法,如小電流TIG、小直徑焊條手工焊等,同時盡可能采用窄間隙坡口、高的焊接速度和多層焊等措施,并嚴格控制層間溫度。

由于焊接熱循環的作用,一般鐵素體不銹鋼在熱影響區的高溫區產生敏化,在某些介質中產生晶間腐蝕。焊后經700~850℃退火處理,使鉻均勻化,可恢復其耐蝕性。

普通高鉻鐵素體不銹鋼可采用焊條電弧焊、氣體保護焊、埋弧焊焊等熔焊方法。由于高鉻鋼固有的低塑性,以及焊接熱循環引起的熱影響區晶粒長大和碳化物、氮化物在晶界集聚,焊接接頭的塑性和韌性都很低。在采用與母材化學成分相似的焊材且拘束度大時,很易產生裂紋。為了防止裂紋,改善接頭塑性和耐蝕性,以焊條電弧焊為例,可以采取下列工藝措施。

① 預熱100 ~ 150℃左右,使材料在富有韌性的狀態下焊接。含鉻越高,預熱溫度應越高。

② 采用小的線能量、不擺動焊接。多層焊時,應控制層間溫度不高于150℃,不宜連續施焊,以減小高溫脆化和475℃脆性影響。

③ 焊后進行750 ~ 800℃退火處理,由于碳化物球化和鉻分布均勻,可恢復耐蝕性,并改善接頭塑性。退火后應快冷,防止出現σ相及475℃脆性。


3. 馬氏體不銹鋼焊接要點

對于Cr13型馬氏體不銹鋼,當采用同材質焊條進行焊接時,為了降低冷裂紋敏感性,確保焊接接頭塑、韌性,應選用低氫型焊條并同時采取下列措施:

① 預熱。預熱溫度隨鋼材含碳量的增加而進步,一般在100℃ ~ 350℃范圍內。

② 后熱。對于含碳量較高或拘束度大的焊接接頭,焊后采取后熱措施,以防止焊接氫致裂紋。

③ 焊后熱處理。為改善焊接接頭塑、韌性和耐蝕性,焊后熱處理溫度一般為650℃ ~ 750℃,保溫時間按1h / 25mm計。

對于超級及低碳馬氏體不銹鋼,一般可不采取預熱措施,當拘束度大或焊縫中含氫量較高時,采取預熱及后熱措施,預熱溫度一般為100℃ ~ 150℃,焊后熱處理溫度為590 ~ 620℃。


對于含碳量較高的馬氏體鋼。或在焊前預熱、焊后熱處理難以實施,以及接頭拘束度較大的情況下,工程中也可用奧氏體型的焊材,以進步焊接接頭的塑、韌性,防止產生裂紋。但此時焊縫金屬為奧氏體組織或以奧氏體為主的組織時,與母材強度相比實為低強匹配,而且焊縫金屬與母材在化學成分、金相組織、熱物理性能、力學性能差別很大,焊接殘余應力不可避免,輕易引發應力腐蝕或高溫蠕變破壞。


雙相不銹鋼的焊接

1. 雙相不銹鋼的類型

雙相不銹鋼由于具有奧氏體+鐵素體雙相組織,且兩個相組織的含量基本相當,故兼有奧氏體不銹鋼和鐵素體不銹鋼的特點。屈服強度可達400Mpa ~ 550MPa,是普通奧氏體不銹鋼的2倍。與鐵素體不銹鋼相比,雙相不銹鋼的韌性高,脆性轉變溫度低,耐晶間腐蝕性能和焊接性能均明顯進步;同時又保存了鐵素體不銹鋼的一些特點,如475℃脆性、熱導率高、線膨脹系數小,具有超塑性及磁性等。與奧氏體不銹鋼相比,雙相不銹鋼的強度高,特別是屈服強度明顯進步,且耐孔蝕性、耐應力腐蝕、耐腐蝕疲憊等性能也有明顯的改善。

雙相不銹鋼按其化學成分分類,可分為Cr18型、Cr23(不含Mo)型、Cr22型和Cr25型四類。對于Cr25型雙相不銹鋼又可分為普通型和超級雙相不銹鋼,其中近年來應用較多的是Cr22型和Cr25型。我國采用的雙相不銹鋼以瑞典產居多,具體牌號有:3RE60(Cr18型),SAF2304 (Cr23型),SAF2205 (Cr22型),SAF2507(Cr25型)。


2. 雙相不銹鋼的焊接特點

① 雙相不銹鋼具有良好的焊接性,它既不像鐵素體不銹鋼焊接時熱影響區易脆化,也不像奧氏體不銹鋼易產生焊接熱裂紋,但由于它有大量的鐵素體,當剛性較大或焊縫含氫量較高時,有可能產生氫致冷裂紋,因此嚴格控制氫的來源是非常重要的。

② 為了保證雙相鋼的特點,確保焊接接頭的組織中奧氏體及鐵素體比例合適是這類鋼焊接的關鍵所在。當焊后接頭冷卻速度較慢時,δ→γ的二次相變化較充分,因此到室溫時可得到相比例比較合適的雙相組織,這就要求在焊接時要有適當大的焊接熱輸人量,否則若焊后冷卻速度較快時,會使δ鐵素體相增多,導致接頭塑韌性及耐蝕性嚴重下降。


3. 雙相不銹鋼焊材選用

雙相不銹鋼用的焊材,其特點是焊縫組織為奧氏體占優的雙相組織,主要耐蝕元素(鉻、鉬等)含量與母材相當,從而保證與母材相當的耐蝕性。為了保證焊縫中奧氏體的含量,通常是進步鎳和氮的含量,也就是進步約2% ~ 4%的鎳當量。在雙相不銹鋼母材中,一般都有一定量的氮含量,在焊材中也希看有一定的含氮量,但一般不宜太高,否則會產生氣孔。這樣鎳含量較高就成了焊材與母材的一個主要區別。

根據耐腐蝕性、接頭韌性的要求不同來選擇與母材化學成分相匹配的焊條,如焊接Cr22型雙相不銹鋼,可選用Cr22Ni9Mo3型焊條,如E2209焊條。采用酸性焊條時脫渣優良,焊縫成形美觀,但沖擊韌性較低,當要求焊縫金屬具有較高的沖擊韌性,并需進行全位置焊接時,應采用堿性焊條。當根部封底焊時,通常采用堿性焊條。當對焊縫金屬的耐腐蝕性能具有特殊要求時,還應采用超級雙相鋼成分的堿性焊條。

對于實心氣體保護焊焊絲,在保證焊縫金屬具有良好耐腐蝕性與力學性能的同時,還應留意其焊接工藝性能,對于藥芯焊絲,當要求焊縫成形美觀時,可采用金紅石型或鈦鈣型藥芯焊絲,當要求較高的沖擊韌度或在較大的拘束度條件下焊接時,宜采用堿度較高的藥芯焊絲。

對于埋弧焊宜采用直徑較小的焊絲,實現中小焊接規范下的多層多道焊,以防止焊接熱影響區及焊縫金屬的脆化,并采用配套的堿性焊劑。


4. 雙相不銹鋼的焊接要點

① 焊接熱過程的控制 焊接線能量、層間溫度、預熱及材料厚度等都會影響焊接時的冷卻速度,從而影響到焊縫和熱影響區的組織和性能。冷卻速度太快和太慢都會影響到雙相鋼焊接接頭的韌性和耐腐蝕性能。冷卻速度太快時會引起過多的α相含量以及Cr2N的析出增加。過慢的冷卻速度會引起晶粒嚴重粗大,甚至有可能析出一些脆性的金屬間化合物,如σ相。表1列出了一些推薦的焊接線能量和層間溫度的范圍。在選擇線能量時還應考慮到具體的材料厚度,表中線能量的上限適合于厚板,下限適合于薄板。在焊接合金含量高的ω(Cr)為25 % 的雙相鋼和超級不銹鋼時,為獲得最佳的焊縫金屬性能,建議最高層間溫度控制在100℃。當焊后要求熱處理時可以不限制層間溫度。

② 焊后熱處理 雙相不銹鋼焊后最好不進行熱處理,但當焊態下α相含量超過了要求或析出了有害相,如σ相時,可采用焊后熱處理來改善。所用的熱處理方法是水淬。熱處理時加熱應盡可能快,在熱處理溫度下的保溫時間為5 ~ 30min,應該足以恢復相的平衡。在熱處理時金屬的氧化非常嚴重,應考慮采用惰性氣體保護。對于ω(Cr)為22 % 的雙相鋼應在1050℃ ~ 1100℃溫度下進行熱處理,而ω(Cr)為25 % 的雙相鋼和超級雙相鋼要求在1070℃ ~ 1120℃溫度下進行熱處理。

不銹鋼壓力容器焊接實例

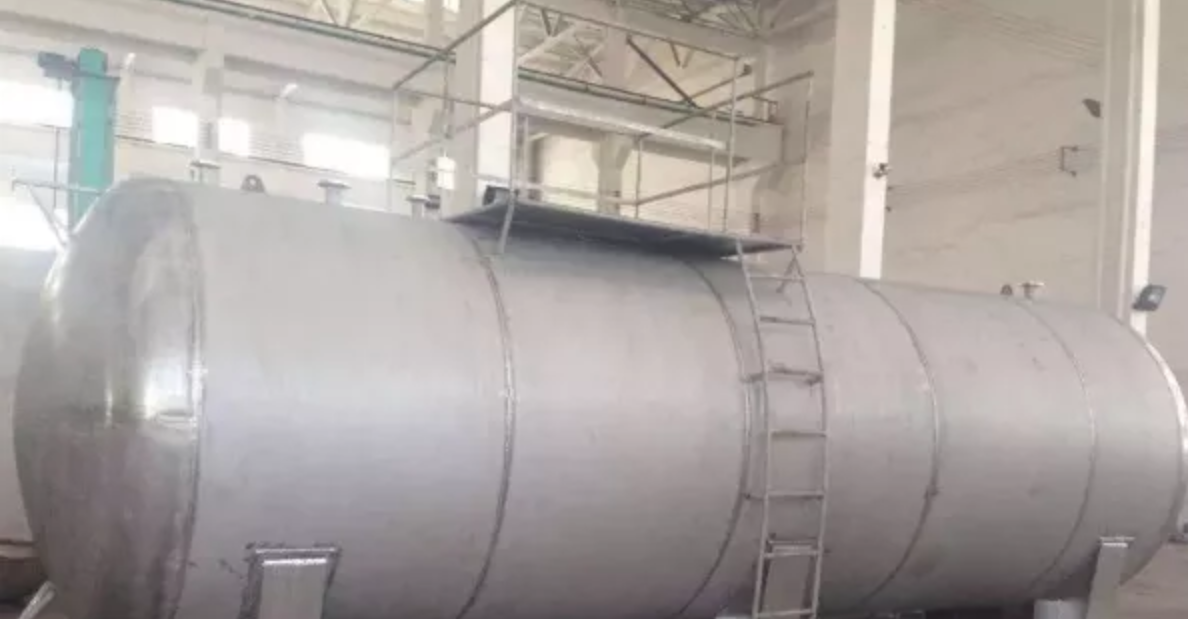

直徑為800mm,壁厚為10mm的閃蒸罐,殼體材質為0Cr18Ni9。

說明:

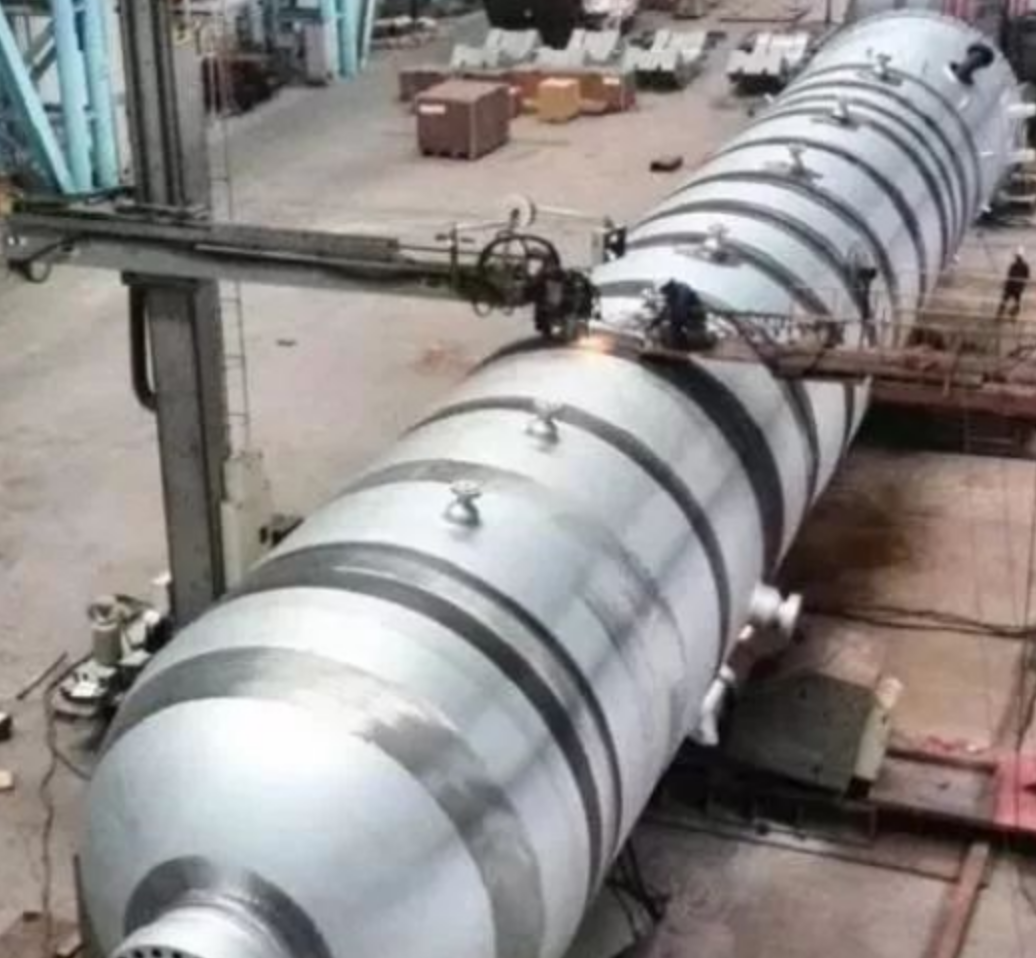

① 筒體直徑為800mm,焊工可以鉆進筒體內焊接,故筒體縱、環縫故采用焊條電弧焊進行雙面焊。

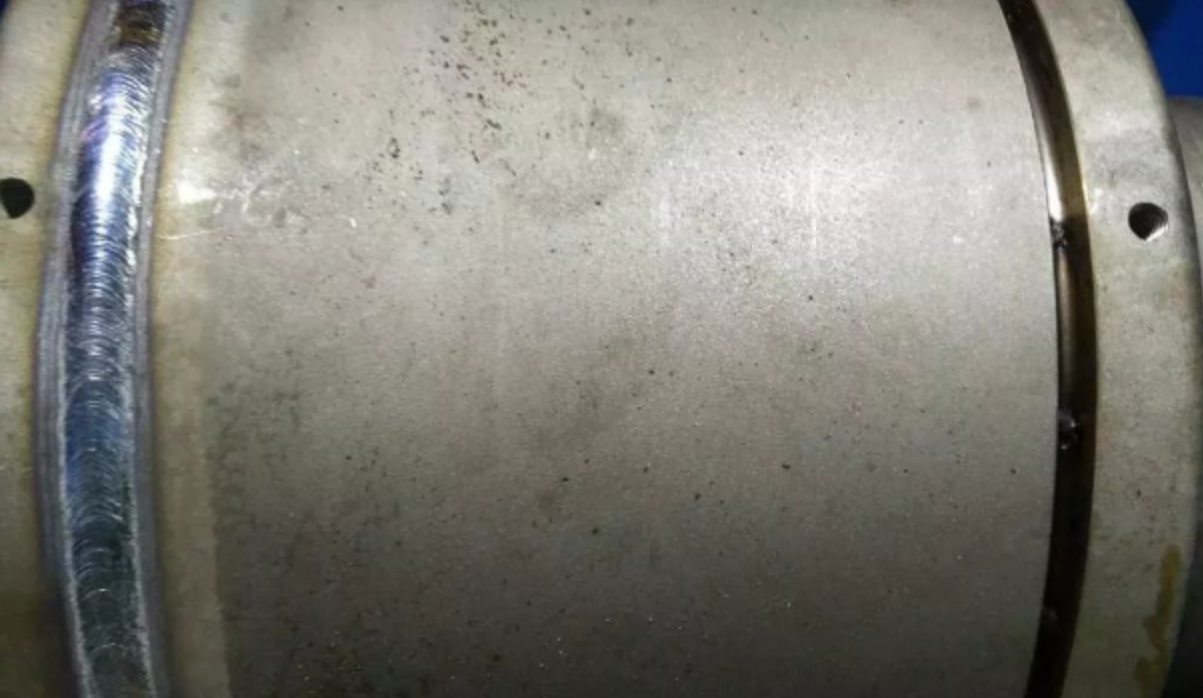

② 本設備無人孔,故合攏焊縫只能從外側焊接。為保證焊接質量,采用TIG焊打底。但不銹鋼氬弧焊焊接時背面金屬會被氧化,以前只能通過采用背面充氬保護的方法,但是當設備較大或背面無法實施氬氣保護時,將大量浪費氬氣,且仍可能出現保護不好。為解決這一工藝困難,日本油脂公司焊接事業部開發制造了一種背面自保護不銹鋼TIG焊絲,這是一種具有特殊涂層的焊絲,涂層(即藥皮)熔化后會滲透到熔池背面,形成一層致密的保護層,相當于焊條藥皮的作用。這用焊絲的使用方法與普通的TIG焊絲完全相同,涂層不會影響正面的電弧和熔池形態,大大降低了不銹鋼氬弧焊的焊接本錢。本設備中,若采用背面氬氣保護,氬氣浪費嚴重,故采用了自保護焊絲。

③ 接管與平焊法蘭角焊縫、接管與殼體角焊縫,鑒于此部位焊縫外形和焊接條件,一般選用焊條電弧焊。若接管直徑太小,為了減少焊接難度,也可以采用TIG焊。

④ 支座與殼體焊接角焊縫屬非承壓焊縫,采用熔化極氣體保護焊(保護氣體為純CO2),效率高,焊縫成形好。TFW-308L為焊材牌號,其焊材型號為E308LT1-1(AWS A5.22)。

   亚洲精品图片区小说区| 午夜爽爽爽男女污污污网站| 精品影片在线观看的网站| 国语做受对白xxxxx在线| 国产精品真实灌醉女在线播放| 国色天香成人一区二区| 欧美高清freexxxx性| 老司机香蕉久久久久久| 国产在线精品一区二区在线看| 久久永久免费人妻精品| 无码永久成人免费视频| 九色porny丨国产首页注册| 成人h无码动漫超w网站| 78午夜福利视频| 国产精品久久久久久成人影院| 亚洲综合色区另类小说| 国产精品资源一区二区| 国产精品久久无码不卡黑寡妇| 国产午夜福利视频在线观看| 久久久久青草线综合超碰| 男女做爰猛烈啪啪吃奶伸舌头下载 | 亚洲乱亚洲乱妇在线| 国产精品无码a∨精品影院| 98在线视频噜噜噜国产| 成人麻豆精品激情视频在线观看| 亚洲真人无码永久在线观看| 亚洲日韩午夜av不卡在线观看| 无码免费的毛片基地| 亚洲色欲天天天堂色欲网| 夜夜春亚洲嫩草影院| 在线观看肉片av网站免费 | 性色av一区二区三区夜夜嗨| 国产成人午夜无码电影在线观看 | 日本亚洲欧美在线视观看| 国产怡春院无码一区二区| 暖暖免费 高清 日本社区在线观看| 男女啪啦啦超猛烈动态图| 92精品成人国产在线观看| 久久亚洲精品成人无码网站蜜桃| 久青青在线观看视频国产| 久久久久九九精品影院| 无码人妻aⅴ一区二区三区蜜桃| 成在人线av无码免费漫画| 国产日韩av无码免费一区二区| 午夜理伦三级理论三级| 中字幕久久久人妻熟女| 国产在线拍揄自揄视频菠萝| 国产精品成人影院在线| 国产成人午夜无码电影在线观看| 亚洲天天做日日做天天欢| 久久大香国产成人av| 无码精油按摩潮喷在播放| 国产成人精品人人| 手机成亚洲人成电影网站| 国产成人亚洲欧美日韩| 国产在线一区二区在线视频| 亚洲综合色aaa成人无码| 欧美大屁股流白浆xxxx| 亚洲色无码中文字幕手机在线| 永久不封国产av毛片| 国产免费丝袜调教视频免费的| 韩国的无码av看免费大片在线 | 日日碰狠狠躁久久躁9| 亚洲色欲色欲高清无码| 乱人伦无码中文视频在线| 午夜国产精品视频在线| 日本xxxx色视频在线播放| 成年在线网站免费观看无广告| 在线亚洲午夜理论av大片| 少妇无码太爽了在线播放| 亚洲国产天堂久久综合226114| 五月天天天综合精品无码| 丰满老熟女毛片| 日韩亚洲国产高清免费视频| 国产免费爽爽视频| 少妇被粗大猛进去69影院| 最新精品国偷自产在线老年人| 侵犯强奷高清无码| 国产 校园 另类 小说区| 亚洲中文字幕无码爆乳app| 中文字幕一区二区三区波多野结衣| 人妻中文乱码在线网站| 亚洲暴爽av天天爽日日碰| 国产国产成年年人免费看片| 国产在线看片免费观看| 久青草国产97香蕉在线影院| 久久夜色撩人精品国产av| 一本一道波多野结衣一区| 国内盗摄视频一区二区三区| 一区二区狠狠色丁香久久婷婷| 亚洲精品无码不卡久久久久| 国产真实younv在线| 大香伊蕉国产av| 红桃视频成人传媒| 青草青草久热精品视频国产4| 熟女少妇人妻黑人sirbao| 99国产精品白浆无码流出| 伊人久久成综合久久影院| av夜夜躁狠狠躁日日躁| av无码国产在线观看岛国 | 午夜私人成年影院| 米奇欧美777四色影视在线| 97se色综合一区二区二区| 99国产精品白浆无码流出 | 亚洲 暴爽 av人人爽日日碰| 亚洲欧洲老熟女av| 99久久e免费热视频百度| 久久国产精品99精品国产| 亚洲国产精品av在线播放| 亚洲综合无码一区二区三区不卡| 国产麻豆 9l 精品三级站| 最新国产精品久久精品| 三级日本高清完整版热播| 日本护士xxxxhd少妇| 午夜片少妇无码区在线观看 | 亚洲热线99精品视频| 男女同房做爰爽免费| 国产日产欧产精品品不卡| 日本中文字幕有码在线视频| 亚洲精品综合在线影院| 久久精品国产99久久六动漫| 久久日韩乱码一二三四区别| 欲色影视天天一区二区三区色香欲| 国产网友愉拍精品视频手机| 狠狠色丁香婷婷亚洲综合| 中文字幕一区二区三区波多野结衣| 免费做a爰片久久毛片a片下载 | 看黄a大片爽爽影院免费无码| 秋霞午夜成人鲁丝片午夜精品| 真人性囗交69视频| 综合欧美亚洲日本一区| 插b内射18免费视频| 色噜噜狠狠色综合av| 国模小黎自慰337p人体| 五月天天天综合精品无码| 日韩好精品视频你懂的| 亚洲人成人伊人成综合网无码| 精品人人妻人人澡人人爽人人| 亚洲人成在线播放无码| 午夜爽爽爽男女污污污网站| 国产午夜精品理论片小yo奈| 天天摸天天做天天爽2019| 日本一二免费不卡区| 无码三级av电影在线观看| 国产真实露脸乱子伦| 妓女爽爽爽爽爽妓女8888| 97精品依人久久久大香线蕉97| 性夜久久一区国产9人妻| 精品久久久久久无码人妻蜜桃| 国产日韩综合一区二区性色av| 在线精品自偷自拍无码中文 | 日韩精品无码一区二区三区av| 日韩亚洲精品国产第二页| 亚洲国产色播av在线| 国产成人精品日本亚洲| 精品国产一区二区三区四区动漫a| 国产精品久久久久久久福利| 无码h黄肉动漫在线观看999| 日本免费大黄在线观看 | 成人国产精品日本在线观看| 狠狠色婷婷丁香综合久久| 国产在线无码不卡播放| 亚洲 欧美 清纯 校园 另类| 国产成人精彩在线视频| 欧美精品亚洲精品日韩专区va| 久久精品国产999久久久| 国产老熟女伦老熟妇视频| 精品无码欧美黑人又粗又| 亚洲综合成人婷婷五月在线观看 | 偷偷做久久久久免费网站| 国内精品伊人久久久久av| 久久久国产99久久国产久麻豆| 日韩国产亚洲高清在线久草| 久久www免费人咸_看片| 狼群社区视频www国语| 日本高清中文字幕免费一区二区| 色欲网天天无码av| 国产精品亚洲日韩欧美色窝窝色欲 | 国产成人精品自产拍在线观看| 精品无码午夜福利电影片| 一本到无码av专区无码不卡| 狠狠做五月深爱婷婷| 东京热一精品无码av| 精品人妻中文av一区二区三区| 少妇饥渴偷公乱av在线观看涩爱| 亚洲国产精品无码久久秋霞| 红桃视频成人传媒| 99热都是精品久久久久久| 久久精品人人做人人爱爱漫画| 男人扒开女人腿做爽爽视频| 欧美老肥熟妇多毛xxxxx| 一区三区不卡高清影视| 成在人线av无码免费漫画| 老司机精品成人无码av| 蜜桃av久久久一区二区三区麻豆 | 国产一区二区三区日韩精品| 国内精品久久久久影院网站 | 亚洲欧美综合精品成人导航| 国产精品久久人妻无码网站蜜臀| 丁香婷婷激情综合俺也去| 欧洲无码精品a码无人区| 亚洲综合在线另类色区奇米| 东京热一精品无码av| 亚洲大乳高潮日本专区| 中文无码人妻影音先锋| 欧美日本国产va高清cabal| 人妻无码手机在线中文| 欧美日韩国产图片区一区| 无码av专区丝袜专区| 久热这里只有精品99在线观看| 国内精品久久久久影院老司机| 亚洲精品国产一区二区小泽玛利亚 | 国产精品午夜福利不卡120| 亚洲国产成人综合在线观看| 亚洲国产成人爱av网站| 亚洲中文在线播放一区| 国产在线精品成人一区二区| 一道本在线伊人蕉无码| 成人性欧美丨区二区三区| 国产av一区二区精品久久| 久久精品人人槡人妻人人玩av| 日本高清色倩视频在线观看| 狠狠婷婷色五月中文字幕| 中文精品一卡2卡3卡4卡| 黄网站色成年片在线观看| 18禁无遮挡免费视频网站| 8050午夜二级无码中文字幕| 99久久免费国产精品四虎| 久久久久人妻精品区一三寸| 无码专区中文字幕无码| 色播在线精品一区二区三区四区| 久爱无码免费视频在线| 18国产精品白浆在线观看免费| 欧美色欧美亚洲日韩在线播放| 中文字幕人妻被公上司喝醉| 人妻无码全彩里番acg视频| 亚洲vs成人无码人在线观看堂| 成人午夜爽爽爽免费视频| 夜夜躁狠狠躁日日躁孕妇| 色偷偷av老熟女| 精品国产精品久久一区免费式| 日韩~欧美一中文字幕| 国产精品久久久天天影视香蕉| 在教室伦流澡到高潮hnp视频 | 国产人妻人伦精品久久久| 亚洲人成无码网www电影榴莲| 狼人青草久久网伊人| 一区二区视频日韩免费| 有码中文av无码中文av| 亚洲影院丰满少妇中文字幕无码| 巨爆乳无码视频在线观看| 伊在人亚洲香蕉精品区麻豆| 无码欧美黑人xxx一区二区三区 | 亚洲中文 字幕 国产 综合| 国产97超碰人人做人人爱| 97久久超碰国产精品最新| 无码精品一区二区三区免费视频| 久久精品国产首页027007| 国产欧美日韩视频一区二区三区| 久久九九有精品国产| 中本亚洲欧美国产日韩| 亚洲欧美人成网站在线观看看| 日日人人爽人人爽人人片av | 青娱国产区在线| 国产精品一区二区高清在线| 亚洲香蕉网久久综合影院小说| 羞羞影院成人午夜爽爽在线| 亚洲成老女av人在线视| 亚洲欧美一区久久牛牛| 精品女同一区二区三区免费站| 免费无码成人av电影在线播放| 亚洲乱码中文论理电影| 人妻免费久久久久久久了| 亚洲毛片无码不卡av在线播放| 日日噜噜大屁股熟妇| 欧美日韩精品一区二区三区在线 | 久久久这里只有免费精品| 日本一道综合久久aⅴ免费| 国产成人精品日本亚洲直播| 三级日本高清完整版热播| 国产成人综合在线观看不卡| 国产成人亚洲欧美日韩| 无码日韩人妻av一区二区三区| 日本高清中文字幕免费一区二区| 老司机免费的精品视频| 丰满少妇内射一区| 四虎影视在线影院在线观看免费视频| 无码精品久久久天天影视| 中文字幕欧美日韩va免费视频| 日韩亚洲国产激情一区浪潮av| 久久永久免费专区人妻精品| 欧美人成片免费看视频| 13小箩利洗澡无码视频网站免费| 国产一区二区波多野结衣| 国语自产精品视频在线区| 人妻丰满熟妇av无码片| 伊人无码精品久久一区二区| 精品人妻av区乱码| 无遮掩无码h成人av动漫| 特殊重囗味sm在线观看无码| 人人妻人人澡人人爽人人精品97 | 亚洲中文字幕无码天然素人| 精品精品国产男人的天堂| 无码专区人妻诱中文字幕| 中国少妇内射xxxhd免费| 小受叫床高潮娇喘嗯啊mp3 | 久久996re热这里有精品| 国内精品久久久久久久影院| 国产亚洲熟妇在线视频| 国产精品无码a∨精品影院| 色综合伊人色综合网站| 国产日韩精品欧美2020区| 国产午夜片无码区在线观看| 国产md视频一区二区三区| 99久久成人精品国产网站| 精品久久久久中文字幕日本| 亚洲成无码电影在线观看| 学生妹亚洲一区二区| 亚洲图片另类图片激情动图| 久久精品国产国产精品四凭| 色综合色狠狠天天综合网| 日日摸夜夜添无码无码av | 日日做夜狠狠爱欧美黑人| 国产交换配偶在线视频| 色婷婷亚洲婷婷五月| 国产成人精品自在线导航| 国产成人女人毛片视频在线 | 精品一区二区三区无码av久久| 桃花综合久久久久久久久久网| 亚洲成a人片在线观看无码专区| 中文字幕日本特黄aa毛片| 亚洲日产av中文字幕无码偷拍| 免费高清av一区二区三区| 久久久婷婷五月亚洲97色 | 国产女厕偷窥系列在线视频| 久久久久久国产精品无码超碰| 色六月婷婷亚洲婷婷六月| 成人国内精品久久久久影院vr| 国产无套粉嫩白浆在线观看| 国产精品99爱免费视频| 波多野无码中文字幕av专区 | 亚洲精品国产欧美一二区| 免费无毒永久av网站| 国产成人av一区二区在线观看| 亚洲男女羞羞无遮挡久久丫 | 成年在线网站免费观看无广告| 午夜伦费影视在线观看| 国产精品爽爽va在线观看网站| 中日韩va无码中文字幕| 午夜福利院电影| 亚洲欧美成人一区二区在线 | 久久99热精品免费观看牛牛| 亚洲欧美日本久久综合网站| 中文字幕欧美亚州视频免费| 亚洲色无码专区一区| 少妇人妻14页_麻花色| 亚洲色在线无码国产精品| 欧美乱妇高清无乱码在线观看| 又爽又色禁片1000视频免费看| 国产超爽人人爽人人做人人爽 | 久久毛片免费看一区二区三区 | 热久久99这里有精品综合久久| 国产精品天堂avav在线观看| 影音先锋中文字幕无码| 久久www免费人成_看片中文| 亚洲中文字幕伊人久久无码| 色综合久久婷婷五月| 成年片色大黄全免费软件到| 中文字幕人妻不在线无码视频 | 巨爆乳无码视频在线观看| 十八禁av无码免费网站| 亚洲午夜成人久久久久久| 亚洲欧洲自拍拍偷综合| 精品精品国产理论在线观看| 久久av色欲av久久蜜桃网| 学生妹亚洲一区二区| 亚洲国产精品成人精品无码区| 99视频精品全部在线观看| 日本阿v网站在线观看中文| 亚洲国产成人精品无码区软件| 日本高清在线一区二区三区| 中文字幕天天躁日日躁狠狠躁| 青青草无码免费一二三区| 亚洲午夜未满十八勿入| 亚洲同性猛男毛片| 99热精这里只有精品| 动漫无遮挡羞视频在线观看| 少妇被粗大猛进去69影院| 国产精品自在自线视频| 久久人人爽人人人人片av| 成人综合区另类小说区| 国产国拍精品av在线观看按摩| 国产成人av片无码免费| 野花香社区在线观看| 亚洲精品久久久久中文字幕一福利| 久久综合婷婷丁香五月中文字幕| 久久精品超碰av无码| 欧美丰满熟妇性xxxx| 色老头精品午夜福利视频| 亚洲人成在线7777| 少妇内射视频播放舔大片| 久久99久久99精品免视看动漫| 国产高清av首播原创麻豆| 成在人线av无码免费高潮水老板| 成年动漫18禁无码3d动漫| 精品国产一区二区三区四区色| 人妻丝袜av中文系列先锋影音| 亚洲综合av色婷婷国产野外 | 亚洲欧美精品伊人久久| 亚洲色精品vr一区二区三区| 国产福利第一视频在线播放| 亚洲一区无码中文字幕乱码| 亚洲色欲色欲欲www在线| 亚洲国产成人高清在线播放| 久久综合给合久久狠狠97色| 国产精品久久无码一区二区三区网| 宅女午夜福利免费视频| 720lu国产刺激无码| 成年网站在线在免费线播放欧美| 国产永久免费高清在线| 国产精品无码av不卡| 伊人久久大线影院首页| 国产精品午夜福利不卡120| 欧美无砖专区一中文字| 亚洲大色堂人在线视频| 日韩av无码精品一二三区| 亚洲国产成人高清在线观看| 自拍视频亚洲综合在线精品| 成本人妻片无码中文字幕免费 | 午夜三级a三级三点窝| 99国产精品无码专区| 国产在线视频一区二区三区欧美图片| 正在播放国产乱子伦最新视频| 夜夜躁狠狠躁日日躁202| 中文字幕精品亚洲无线码一区应用| 午夜做受视频试看6次| 欧美制服丝袜亚洲另类在线| 亚洲乱码1卡2卡3乱码在线芒果| 亚洲中文字幕av无码专区| 久久精品国产欧美日韩| 中文字幕亚洲码在线观看| 窝窝午夜看片成人精品 | 亚洲欧美综合精品成人网站| 亚洲色婷婷婷婷五月基地| 无码中文资源在线播放| 欧亚乱熟女一区二区三区在线| 99久久免费国产精品四虎| 国产三级久久精品三级| 精品国产男人的天堂久久| 中中文字幕亚洲无线码| 亚洲精品tv久久久久久久久| 奇米777四色精品综合影院| 精品久久伊人99热超碰| 久久精品国产99国产精品严洲| 国内免费久久久久久久久久| 国产成人精品久久一区二区三区 | 久久99精品久久久久婷婷暖| 免费无码又爽又刺激动态图| 人妻夜夜爽天天爽一区| 人妻熟女一区二区aⅴ千叶宁真| 综合欧美亚洲日本一区| 国产无套白浆视频在线观看| 精品国产一区二区三区av色诱 | 奇米影视888欧美在线观看| 无码人妻巨屁股系列| 亚洲视频日本有码中文| 久久视频这里只精品| 色综合天天综合欧美综合| 日韩免费无码人妻波多野| 亚洲国产成人精品福利| 无码精品国产va在线观看dvd| 天天在线看无码av片| 波多野结衣潮喷视频无码42| 国产又黄又爽又色的免费视频| 亚欧美日韩香蕉在线播放视频| 美女视频黄又黄又免费| 欧美乱人伦视频在线| 同性男男黄g片免费网站| 伊人中文字幕无码专区| 国产成人精品久久一区二区三区| 欧美牲交黑粗硬大| 亚洲综合无码明星蕉在线视频| 亚洲女人的天堂www| 中国性少妇内射xxxx狠干| 无码日本精品一区二区片| 日韩经典精品无码一区| 国产乱码日产精品bd| 在线 国产 精品 蜜芽| 免费国产va在线观看| 精品无码综合一区二区三区| 亚洲欧美日韩一区二区三区在线| 国产高清乱理伦片|
